一文知曉柔性電路板的生產工藝難點

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1530發布日期：2024-12-19 09:51【大中小】

柔性電路板是以柔性絕緣基材為基礎，通過附著導電線路制成的可彎折電路組件，具備可彎曲、折疊的獨特優勢，能適應復雜空間與動態應用場景；其廣泛應用于智能手機、可穿戴設備等眾多領域，在電子設備小型化、便攜化進程中扮演關鍵角色；其生產涉及材料處理、精細線路制作、彎折區域設計及特殊工藝管控等多方面難點，需高精度工藝與嚴格質量控制以保障產品性能與可靠性。

FPC由于其可彎曲、折疊的特性，在生產工藝上存在諸多難點：

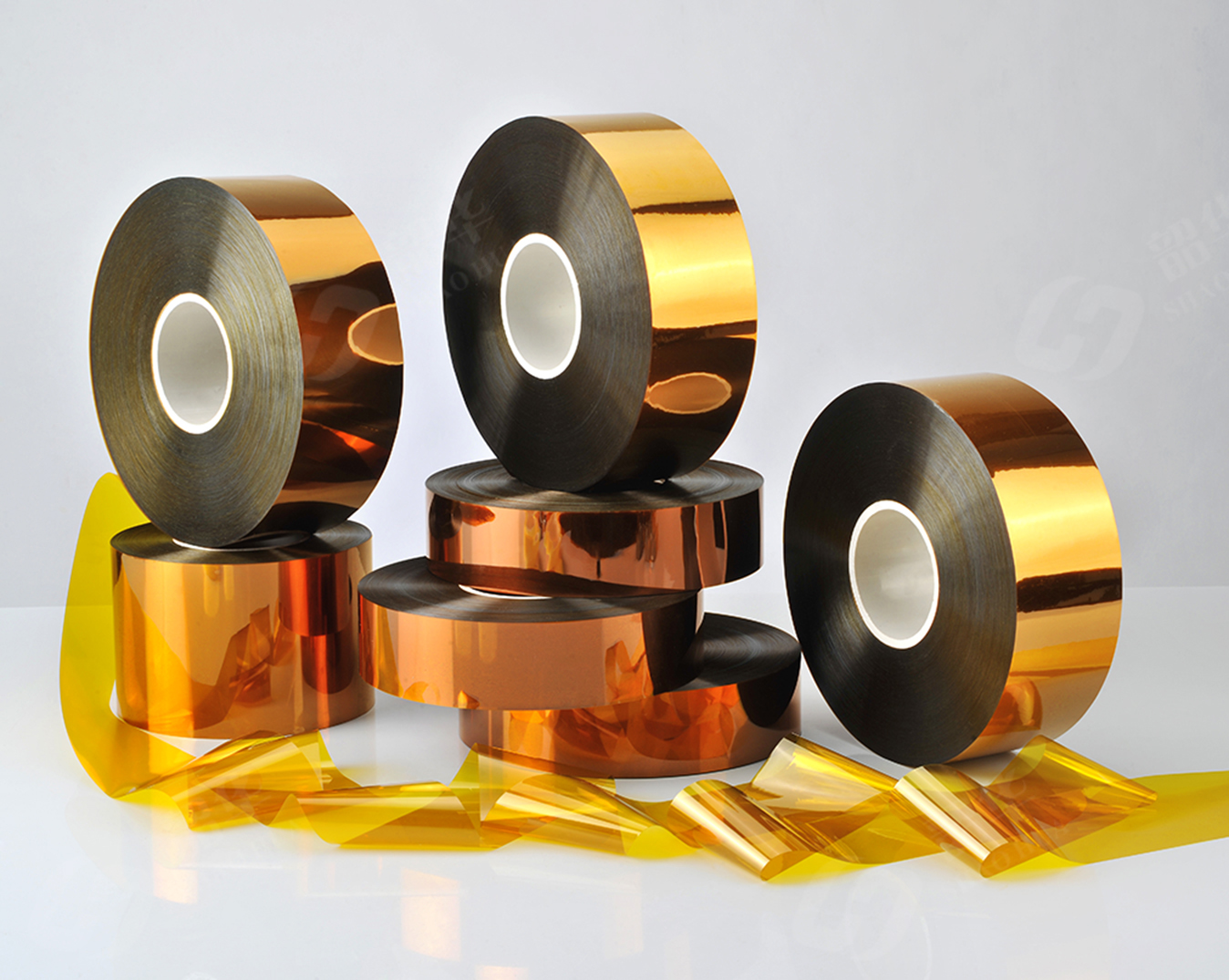

材料處理與貼合：柔性電路板常用的聚酰亞胺（PI）薄膜等基材具有一定的特殊性。其表面較為光滑，在與銅箔等導電層貼合時，要確保貼合緊密且無氣泡、褶皺等缺陷，否則會影響后續電路制作及產品的電氣性能和機械強度。而且，在材料的儲存和加工過程中，需嚴格控制環境濕度、溫度等條件，因?yàn)?PI 薄膜對水分較為敏感，受潮后可能會導致尺寸不穩定、性能下降等問題。

精細線路制作：為滿足現代電子設備小型化、多功能化的需求，柔性電路板往往需要制作非常精細的線路。線寬和線間距可能小至幾十微米甚至更小，這對光刻、蝕刻等工藝提出了極高的精度要求。在光刻過程中，要精確控制曝光劑量、顯影時間等參數，以確保線路圖案的準確性；蝕刻時，蝕刻液的濃度、溫度、蝕刻時間等因素也必須精準控制，稍有偏差就可能造成線路短路、斷路或線寬不均勻等問題，影響產品良率。

彎折區域處理：柔性電路板的彎折特性是其優勢，但也是工藝難點所在。在彎折區域，線路和基材要承受反復的拉伸、壓縮和彎曲應力。因此，需要對彎折區域進行特殊設計和處理，例如優化線路走向，使其順著彎折方向分布，減少應力集中；采用特殊的覆蓋層或補強材料，增強彎折區域的機械強度和柔韌性，防止線路斷裂或基材分層。同時，在制造過程中要模擬實際彎折情況進行可靠性測試，確保產品在長期使用過程中彎折性能的穩定性。

軟板孔加工工藝：柔性電路板上的孔用于層間連接、元件安裝等。由于其材料的柔性，傳統的鉆孔工藝容易產生毛刺、變形等問題。激光鉆孔雖然能較好地解決精度問題，但對于不同厚度和材質的柔性材料，激光參數的優化較為復雜，如激光功率、脈沖頻率、掃描速度等，需要根據具體情況進行精細調整，以保證孔的質量和一致性，避免因孔加工不良導致的電氣連接故障或可靠性問題。

層壓工藝控制：在多層柔性電路板的制造中，層壓工藝至關重要。層壓過程中要將多層柔性材料和導電層緊密結合在一起，同時要保證各層之間的定位準確。層壓溫度、壓力、時間等參數的控制難度較大，過高的溫度或壓力可能導致材料變形、流動，影響層間對準精度和電氣性能；而過低的參數則可能造成層間結合不牢固，出現分層現象，降低產品的可靠性和使用壽命。
